Qué resuelve

Todo lo que hoy sacas a mano, con el artículo que lo respalda.

No es una plantilla con fórmulas. Es el criterio de la norma aplicado circuito por circuito, y cada resultado queda documentado en la memoria de cálculo.

La mascota de VoltGrid, sorprendido. — ¿Calibre, tierra, caída y balanceo… **todo con su artículo?**

Calibre por ampacidad real

Tabla 310-15(b)(16) corregida por temperatura ambiente y por número de conductores en la canalización. Cobre o aluminio, de 14 AWG a 500 kcmil.

Tabla 310-15(b)(2)(a) · 310-15(b)(3)(a)

Caída de tensión que sí corrige

Si el ramal no cumple el 3 %, el calibre sube solo. El alimentador se revisa contra su propio 2 % y se verifica que la suma no pase del 5 % acumulado.

Art. 210-19 · 215-2

Balanceo por espacio físico

No reparte cargas en abstracto: coloca cada interruptor en un espacio del tablero —impares a la izquierda, barras alternadas— así que un 2 polos toma dos fases porque así queda montado.

Desbalance verificado contra el 5 %

Demanda por tabla, no por dedazo

Factor manual cuando lo quieres, o la tabla escalonada de vivienda con las reglas de aparatos fijos, secadora y aparatos de cocción.

Art. 220-11 · 220-17 · 220-18 · 220-19

Alimentador completo

Corriente de demanda, interruptor principal, conductor de fase, neutro reducido, tierra de equipos, electrodo y canalización por factor de relleno.

Art. 220-22 · Tabla 250-122 · Tabla 250-66

Tu propia simbología

Dibujas el símbolo que te falta con línea, arco, polígono y texto, le capturas watts, factor de potencia, tensión y polos, y entra al catálogo y al PDF.

Los elementos propios viajan con el proyecto

Cómo funciona

De la captura al plano, en el mismo lugar.

La mascota de VoltGrid trabajando en su tableta. — Yo capturo los circuitos; **el cálculo y el plano salen solos.**

PASO 01 · CAPTURA

Eliges el tablero y llenas los circuitos

Square D QO, NQ, Siemens, GE o genérico. El sistema conoce sus espacios, sus barras y qué sistemas eléctricos admite. Después agregas lo que va en cada circuito desde un catálogo que ya trae la potencia y el factor de potencia de cada aparato.

Un minisplit de 220 V ajusta el circuito a 2 polos por sí solo
Cocina, baño y lavandería fuerzan 20 A y calibre 12 por norma
Las longitudes se pueden estimar de la superficie mientras levantas la obra

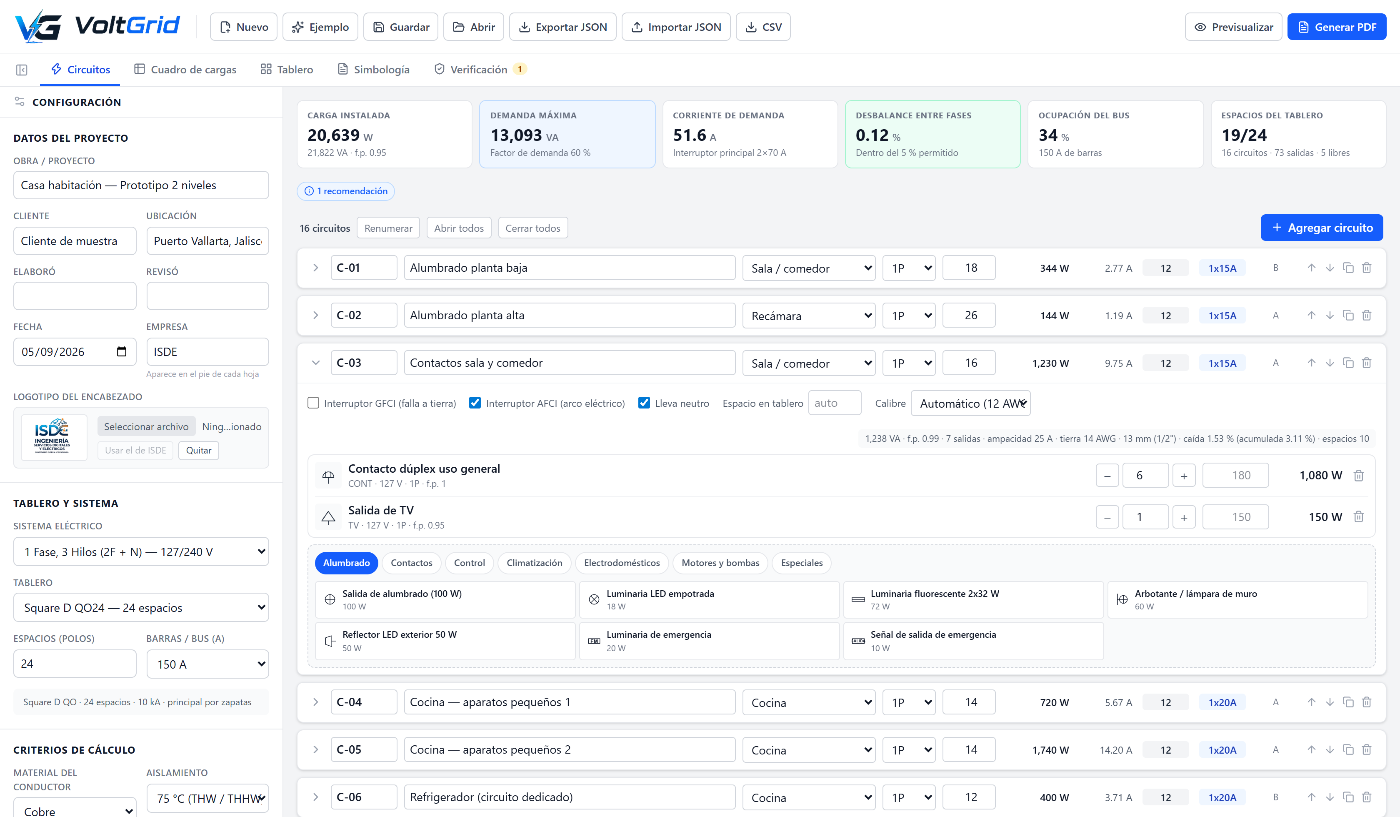

Pantalla de captura de circuitos con un circuito desplegado mostrando sus elementos y el catálogo por categorías. — Captura de circuitos · el circuito C-03 desplegado con sus elementos

PASO 02 · CÁLCULO

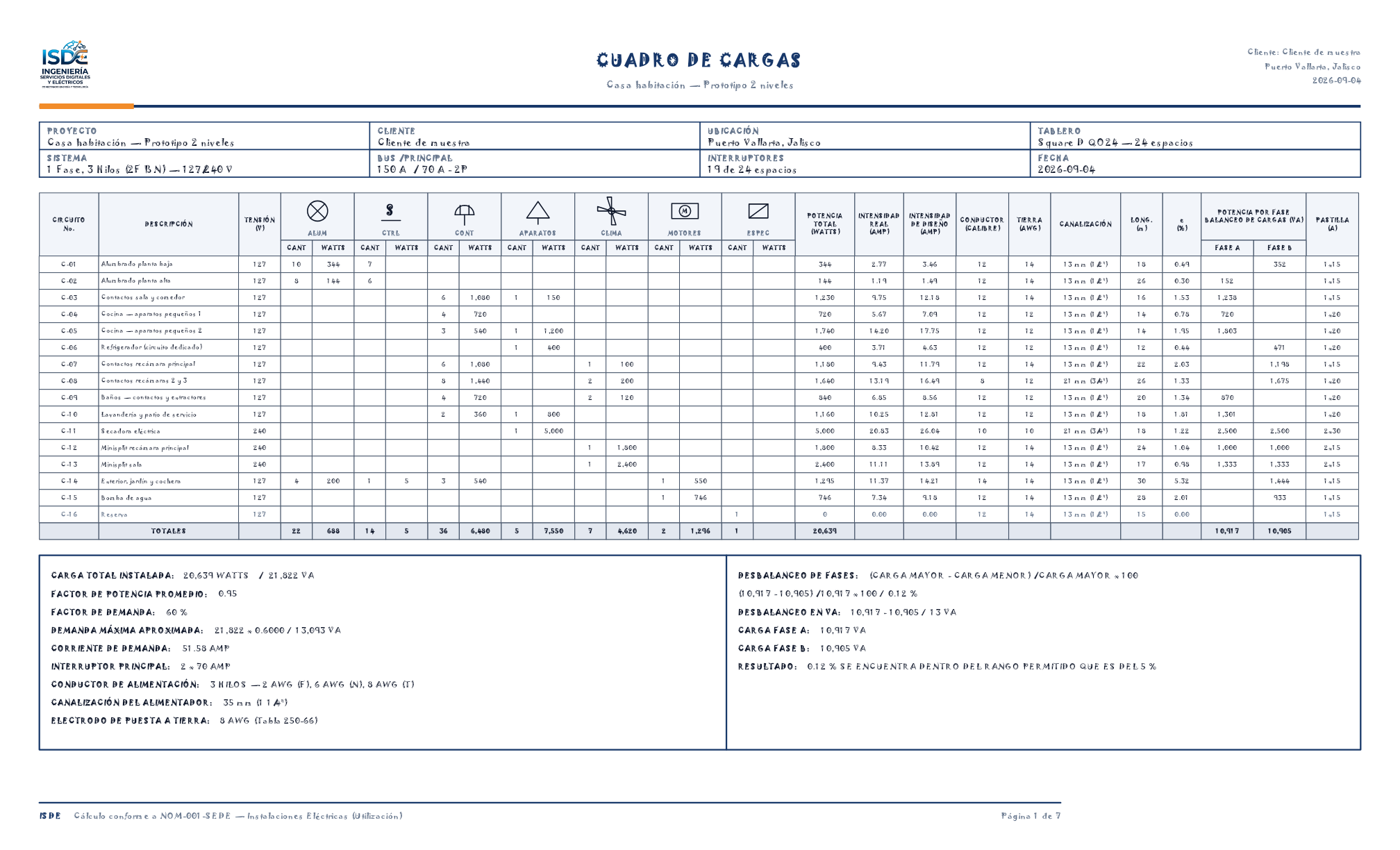

El cuadro se arma solo, con su simbología

Un par de columnas por tipo de elemento con el símbolo dibujado en el encabezado, igual que en el plano. Abajo, el recuadro con la carga instalada, el factor de demanda, la demanda máxima y el desbalanceo con su fórmula sustituida.

Cuando hay muchos tipos, las columnas se agrupan para que la hoja siga siendo legible
Cada número se recalcula al instante mientras editas

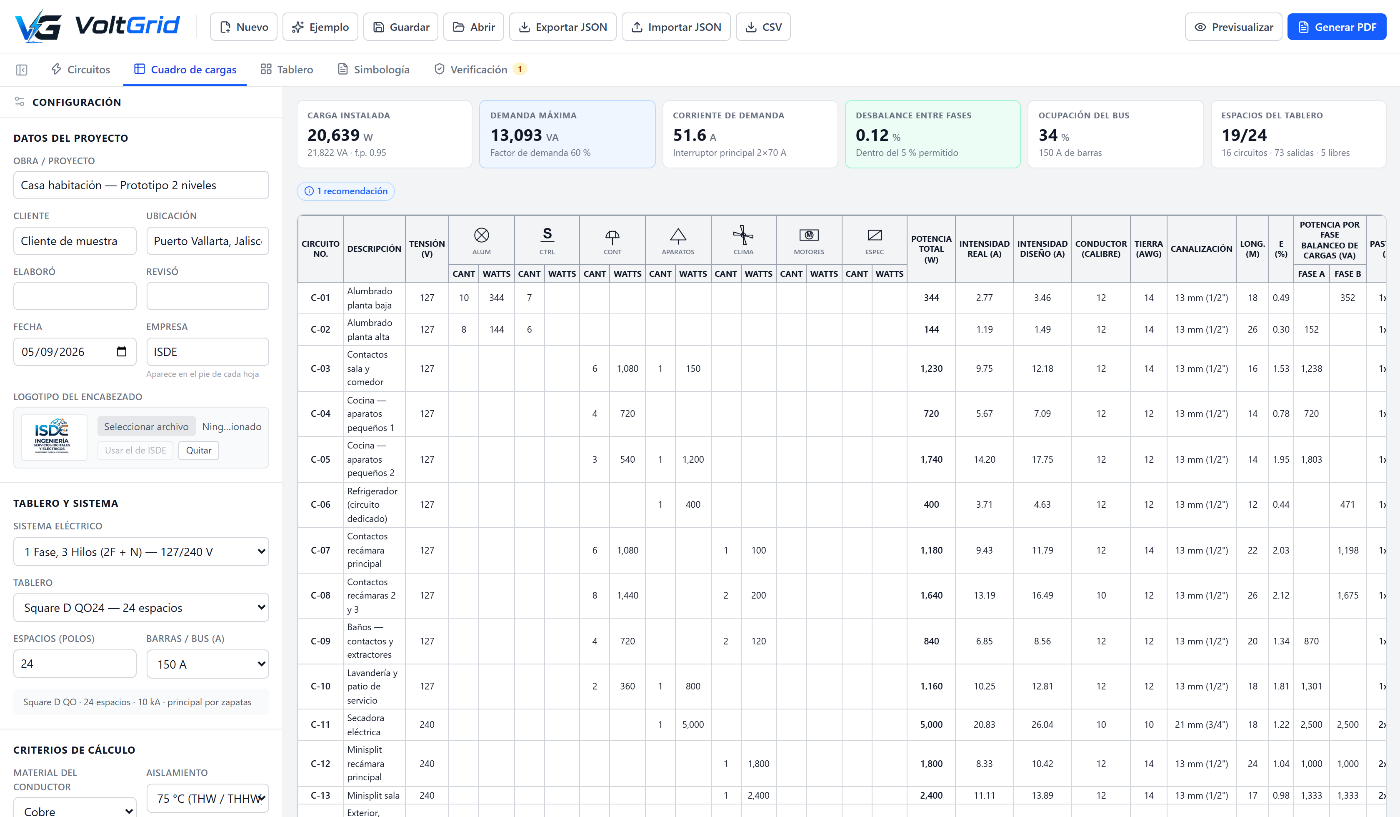

Cuadro de cargas en pantalla con columnas de cantidad y watts por tipo de elemento, potencia, intensidades, conductor, tierra, canalización y balanceo por fase. — Cuadro de cargas · 16 circuitos, formato del plano

PASO 03 · REVISIÓN

Ves el tablero como va a quedar montado

La rejilla de espacios con la barra de fases de cada lado, los interruptores en su posición y los espacios que quedan libres. Abajo, la carga de cada fase y el desbalance resultante.

Puedes fijar a mano el espacio de un circuito y el resto se reacomoda
El desbalance del ejemplo quedó en 0.12 % sobre 21,822 VA

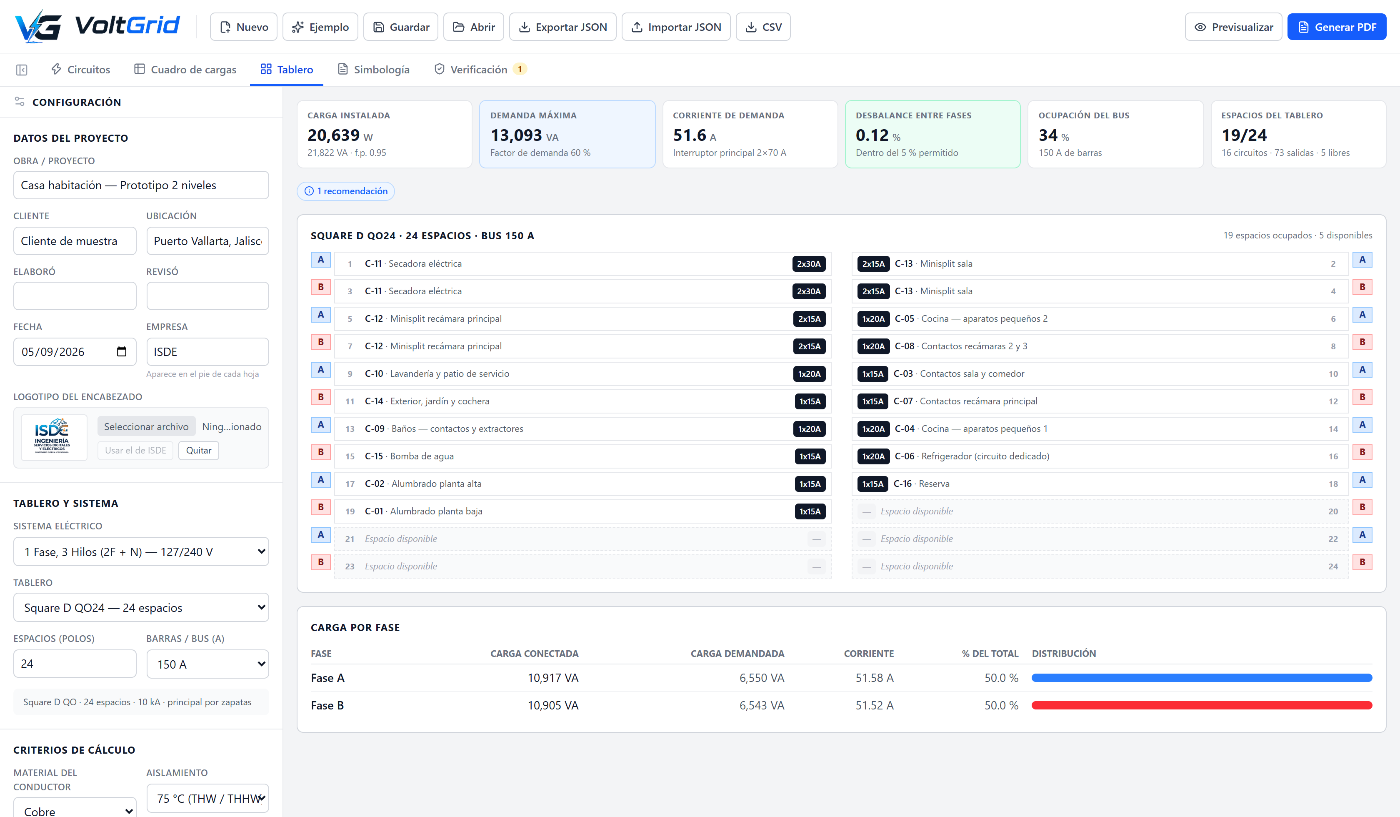

Distribución del tablero Square D QO24 con los circuitos en sus espacios, las barras de fase A y B y la tabla de carga por fase. — Distribución del tablero · Square D QO24, 19 de 24 espacios

Verificación normativa

No inventamos fórmulas. Cada número trae su artículo.

Es la parte que más importa y la que nadie más te da. VoltGrid no es una hoja de cálculo con las fórmulas de alguien: cada cosa que afirma cita el artículo de la NOM-001-SEDE que la respalda, y lo hace con los números de tu proyecto, no con un mensaje genérico.

Puedes ir a la norma y comprobarlo renglón por renglón. Eso es exactamente lo que va a hacer el perito, la Unidad de Verificación o quien revise el plano.

La mascota de VoltGrid, concentrado. — Reviso cada número contra la norma **antes de que llegue al plano.**

Cómo funciona

1Recalcula el proyecto completo cada vez que cambias algoen vivo

2Separa lo que no cumple de lo que conviene revisar y de lo que está bien3 niveles

3Cada hallazgo trae el artículo y los números de tu proyectocitado

4Si impones un calibre a mano, lo respeta sin dejar de verificarlotu criterio

Así se ve — hallazgos reales, copiados del sistema

No cumple Unión equipotencial obligatoria Art. 680-26

Unión equipotencial con cobre desnudo sólido de 8 AWG que ligue el vaso, las escaleras, la estructura metálica y los equipos. Los contactos van con GFCI y a más de 1.83 m de la pared interior (Art. 680-22).

Revísalo C-15 alimenta un motor de 1 HP y no está marcado como circuito de motor Art. 430

Sin marcarlo, la protección se calcula al 125 % como cualquier circuito y se dispara en cada arranque: la corriente de rotor bloqueado anda en seis veces la nominal. Márcalo para que aplique la Tabla 430-52.

Correcto El general va en 3 conductores por fase Art. 310-4

1,127 A de diseño no caben en un solo conductor —el 500 kcmil lleva 380 A— así que van 3 conjuntos en paralelo: mismo calibre, material, longitud y terminales. Entre los tres suman 1,140 A. Vale la pena comparar contra un electroducto (Art. 368).

Fíjate en el tercero: también te dice cuando algo está bien, y por qué. Un verificador que sólo grita errores no sirve para defender un proyecto.

60+

revisiones distintas contra la NOM-001-SEDE, del circuito derivado a la acometida

hallazgos sin artículo: si el sistema lo dice, te dice dónde está escrito

2012 · 2018

la edición de la norma es un dato del proyecto y la memoria la cita

CFE

y el procedimiento DCSEEEGA para el trámite del suministro

Qué revisa, artículo por artículo

OKProtección contra ampacidad del conductor240-4

OKTope de protección para 14, 12 y 10 AWG240-4(D)

OKCapacidades normalizadas de interruptor240-6

OKCaída acumulada alimentador + ramal210-19 · 215-2

OKCorrección por temperatura y agrupamiento310-15

OKContactos que exigen falla a tierra210-8

OKProtección contra arco eléctrico210-12

OKCircuitos obligatorios de cocina, lavandería y baños210-11(c)

OKCargas continuas al 125 %210-20 · 215-3

OKFactores de demanda por tipo de inmueble220-11 · 220-17/19

OKNeutro reducido arriba de 200 A220-22

OKTierra de equipo y electrodo de puesta a tierra250-122 · 250-66

OKRelleno de canalizaciónCap. 9, Tablas 1 y 4

OKEspacios y capacidad de barras del tablero408-30 · 408-36

OKCarga mínima por unidad de superficie220-3(a)

OKCircuitos de motor: conductor, protección y sobrecarga430-22 · 430-52 · 430-32

OKCorriente de plena carga de tabla, no de placa430-6(a)

OKAlimentador de varios motores430-24

OKConductores en paralelo310-4

OKCapacidad interruptiva y cortocircuito110-9 · 110-10

Y en condominio se suman otras diez, que puedes ver más abajo.

La mascota de VoltGrid señala, explicando. — Cada nudo del árbol lleva **su propio factor de demanda.**

VoltGrid Edificios

Un condominio no es un tablero grande. Es un árbol.

En una torre el cálculo deja de ser un paso y se vuelve una cascada de abajo hacia arriba —circuitos, tablero de unidad, tablero de nivel, montante, acometida— y en cada nudo se aplica un factor de demanda distinto. Eso es lo que una hoja de cálculo no sabe hacer, y por lo que el alimentador general de un edificio termina sobredimensionado tres o cuatro veces.

4 tipos

capturas los tipos de unidad y el sistema instancia las 120: cambias uno y se mueven todas

23 %

el factor de la Tabla 220-32 con 120 unidades, contra el 45 % que le toca a un nivel de cuatro

solas

las longitudes de cada alimentador salen de la altura de entrepiso y el recorrido

CFE

concentración de medidores, cuadro resumido y unifilar de acometida para el trámite

El mismo edificio, alimentado de las dos formas

No es una variante de captura: son dos edificios distintos. VoltGrid no elige por ti —calcula los dos y te enseña los números—. La diferencia sale de dos cosas que se suman y que casi nadie calcula juntas: la caída de tensión de los recorridos largos y el castigo por agrupamiento de todos los alimentadores compartiendo el mismo cubo.

Montante con tablero por nivel

El alimentador sube y se deriva en cada piso.

Cobre de alimentadores8,591 kg

Conductores por canalización3 → 100 %

Alimentador de la unidad más lejana8 AWG

Caída acumulada3.58 %

Cumple

Concentración central

Cada unidad baja su acometida hasta la concentración.

Cobre de alimentadores16,687 kg

Conductores por canalización60 → 35 %

Alimentador de la unidad más lejana1 AWG

Caída acumulada4.07 %

No cumple

1.94 veces el cobre y un calibre cinco veces más grueso por unidad. Con 60 conductores portadores en la misma canalización, la Tabla 310-15(b)(2)(a) deja la ampacidad al 35 % — y eso es lo que dispara los calibres. Ese comparativo es un documento que el proyectista le cobra al cliente para justificar la decisión.

Y el Verificador también sube de escala

Las mismas reglas de siempre por unidad, más las que sólo existen cuando hay un edificio. Igual que en el resto del sistema: cada hallazgo con su artículo, para que lo puedas ir a comprobar.

OKDemanda del conjunto multifamiliarTabla 220-32

OKAgrupamiento de conductores en el cubo310-15(b)(2)(a)

OKDerivaciones del montante en cada nivel240-21(b)

OKConductores en paralelo del general310-4

OKElevadores: demanda y circuitos propios620-14 · 620-22

OKBombeo y bomba contra incendio430-24 · 695

OKAlberca: unión equipotencial y GFCI680-26 · 680-22

OKCarga de vehículos y emergencia625 · 700

OKCasas como estructuras separadas225-30 · 250-32

OKProfundidad de la red subterráneaTabla 300-5

Lo que sale impreso

→Cuadro de cargas de cada tipo de unidad, no de las 120por prototipo

→Resumen por nivel con su tablero y su alimentadorpor nivel

→Demanda general con el desglose de la 220-32general

→Diagrama unifilar vertical del edificioel que se dibuja a mano

→Cuadro resumido con demanda solicitada y contratadapara CFE

→Concentración de medidores y unifilar de acometidapara CFE

→Comparativo de las dos topologíaspara el cliente

→Cuantificación de materiales, con su origenal presupuesto

Probar con el edificio de ejemplo

Trae una torre de 12 niveles ya capturada, con sus áreas comunes, para que lo recorras sin escribir nada.

Precios

Se cobra por el tamaño del proyecto.

Cada escalón incluye todo lo del anterior: nunca hay que contratar dos. Precios en pesos, más IVA, con factura.

La mascota de VoltGrid, sonriente. — Pruébalo **siete días sin tarjeta** y decide con tu propio proyecto.

Prueba de 7 días, sin tarjeta

El cálculo completo en pantalla, incluido el condominio hasta 3 niveles y 12 unidades. El PDF sale con marca de agua y sólo 2 de las 6 hojas: se evalúa todo, no se entrega nada.

Empezar la prueba

Casa, local, nave

Básico

$450 / mes

o $4,500 al año — dos meses de regalo

Proyectos y circuitos ilimitados
Los cinco sistemas, hasta 3F-4H en 277/480 V
El PDF completo, limpio y con tu logotipo
Generador de símbolos y elementos propios
Exportación a Excel y respaldo del proyecto
Actualizaciones de la norma sin costo
El condominio se arma y se revisa, pero no se entrega

Para instalaciones de una o dos viviendas: casa habitación, dúplex, local comercial, oficina o nave.

Contratar

El más pedido

Edificios

$1,290 / mes

o $12,900 al año — dos meses de regalo

Todo lo del plan Básico
Condominio vertical y horizontal, hasta 150 unidades
Cascada de demanda con la Tabla 220-32
Comparador de topologías y unifilar vertical
Cuadro resumido y concentración de medidores para CFE
Cuantificación de materiales
Los documentos limpios, sin marca de agua

Desde 3 unidades de vivienda, que es donde la norma deja de tratarlo como unifamiliar y entra el método del Art. 220-32.

Contratar

Bajo pedido

Corporativo

$2,490 / mes

o $24,900 al año · 3 usuarios incluidos

Todo lo del plan Edificios
Sin tope de unidades por conjunto
3 usuarios de la misma empresa
Usuario adicional a $390 al mes
Módulo de presupuestos incluido

Para despachos con varios proyectistas trabajando a la vez. Escríbenos y lo armamos contigo.

Contáctanos

¿Un solo edificio al año?

Si no vas a estar haciendo condominios seguido no tiene sentido el plan Edificios: desbloqueamos ese proyecto con un pago único, sin cambiar tu suscripción.

Escríbenos

Qué cambia al suscribirte

Capacidad	Prueba	Básico	Edificios
Proyectos y circuitos	1 proyecto, 10 circuitos	Sin límite	Sin límite
Sistemas eléctricos	Monofásicos	Los cinco	Los cinco
Hojas del PDF	2 de 6	Todas	Todas
Marca de agua	En todas las hojas	Ninguna	Ninguna
Logotipo del encabezado	El de VoltGrid	El tuyo	El tuyo
Símbolos y elementos propios	No	Sí	Sí
Exportar a Excel y respaldar	No	Sí	Sí
Armar y revisar un condominio	3 niveles, 12 unidades	Sí, completo	Sí, completo
Entregar el condominio sin marca de agua	No	No	Sí
Unidades por conjunto	12	—	Hasta 150
Comparador de topologías y unifilar vertical	No	No	Sí
Cuadro resumido y concentración para CFE	No	No	Sí
Cuantificación de materiales	No	No	Sí

La prueba te deja ver el cálculo completo y comprobar que los números cuadran. Lo que no te deja es entregar: el PDF sale marcado y recortado, y los datos no salen de la cuenta.

Preguntas

Lo que casi siempre nos preguntan.

¿Sustituye la revisión del perito?

No, y no pretende hacerlo. VoltGrid aplica los criterios de la NOM y deja constancia de cada uno en la memoria, para que la revisión sea rápida y sobre números que ya están sustentados. La firma sigue siendo tuya.

¿Funciona para instalaciones industriales?

Sí. Maneja sistemas trifásicos de 4 hilos en 127/220 y 277/480, delta de 3 hilos, tableros de distribución hasta 42 circuitos y motores trifásicos. El catálogo se amplía con los elementos que tú captures.

¿Puedo imponer un calibre o una longitud?

Sí. Cualquier circuito y el alimentador admiten un calibre fijo, y cualquier longitud se puede capturar en vez de estimarla. El sistema lo respeta y sigue verificándolo: si no cumple, te lo dice con el artículo.

¿Qué pasa con mis proyectos si dejo de pagar?

No se borran. La cuenta queda en modo lectura: entras, consultas y exportas todos tus proyectos, pero no puedes crear ni generar PDF hasta que reactives. Nada se pierde y nada se cobra de más.

¿Por qué el mínimo de 3 meses?

Porque un cuadro de cargas se hace en horas, y sin ese mínimo el sistema se contrataría para un solo plano y se cancelaría al día siguiente. Si prefieres no comprometerte, el plan anual no tiene permanencia.

¿Qué necesito para usarlo?

Un navegador. No se instala nada y no depende del sistema operativo. El PDF se genera en tu propia computadora, así que sale al instante.
